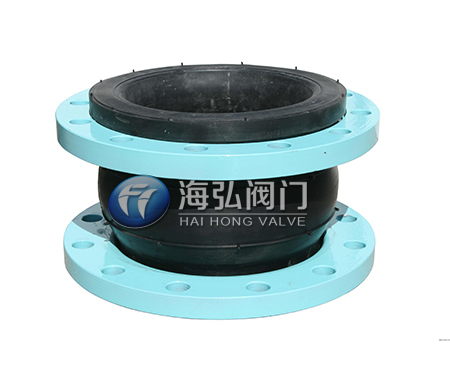

JGD-A1 型加強式可曲撓雙球橡膠接頭

橡膠接頭又叫做橡膠管軟接頭，柔性橡膠接頭，橡膠軟接頭，可曲繞橡膠接頭，高壓橡膠接頭，橡膠減震器，補償器等。按連接方式分鬆套法蘭式、固定法蘭式和螺紋式3種；按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件，經硫化成型後再與金屬法蘭或平行接頭鬆套組合而成。

在線谘詢

產品詳情

橡膠接頭又叫做橡膠管軟接頭，柔性橡膠接頭，橡膠軟接頭，可曲繞橡膠接頭，高壓橡膠接頭，橡膠減震器，補償器等。按連接方式分鬆套法蘭式、固定法蘭式和螺紋式3種；按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件，經硫化成型後再與金屬法蘭或平行接頭鬆套組合而成。

技術條件

項目	型號	JGD-1	JGD-2	JGD-3
工作壓力MPa(kgf/cm2 )		1.0（10）	1.6（16）	2.5（25）
爆破壓力MPa(kgf/cm2 )		2.0（20）	3.0（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
適用溫度℃		-15～+115特殊可達-30～+250
適用介質		空氣、壓縮空氣、水、海水、熱水、油、酸、堿等

主要數據

公稱通徑DN		長度L mm	法蘭厚度b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑mm	軸向位移mm		橫向位移 mm	偏轉角度 (a1+a2 )
mm	英寸	長度L mm	法蘭厚度b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑mm	伸長	壓縮	橫向位移 mm	偏轉角度 (a1+a2 )
40	1.5	150	18	4	18	110	10	20	20	30°
50	2	150	20	4	18	125	10	20	20	30°
65	1.5	150	20	4	18	145	10	20	20	30°
80	3	150	20	8	18	160	10	20	20	30°
100	4	200	22	8	18	180	15	30	25	30°
125	5	200	22	8	18	210	15	30	25	30°
150	6	200	24	8	22	240	15	30	25	30°
200	8	200	24	8	22	295	20	40	30	30°
250	10	200	26	12	22	350	20	40	30	30°
300	12	200	26	12	22	400	20	40	30	30°
350	14	225	26	16	22	460	20	40	30	30°
400	16	225	26	16	26	515	20	40	30	30°
450	18	260	28	20	26	565	25	45	30	30°
500	20	260	28	20	26	620	25	45	30	30°
600	24	260	30	20	30	725	25	45	30	30°
注：1、DN40-600PN=1～1.6MPa 2、DN40-200PN=2.5MPa
