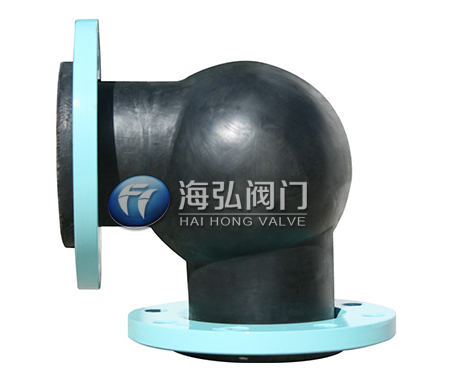

KXT(JGD)型可曲撓90°橡膠彎頭

可曲撓橡膠彎頭，簡稱橡膠彎頭，是由織物增強的橡膠件與平形活接頭、鬆套金屬法蘭或螺紋管法蘭組成，用於管道隔振降噪、補償位移的彎頭。
WTX型可曲撓橡膠彎頭是由內膠層、增強層、外膠層模壓硫化成型的橡膠彎球頭和鬆套金屬法蘭組成。它耐壓高、彈性好，位移補償量大、吸振降噪效果明顯，安裝維修方便，便利金屬管路的轉向施工，便於目前廣泛應用的各種金屬彎頭、新穎的管路柔性連接器材。可廣泛用於建築給水排水、暖通空調、冶金、化工、造紙、衛生、船舶、消防、製藥等行業的各種管道係統的柔性連接。WTX型可曲撓橡膠彎頭該產品安裝方便、性能優越、價格優惠，質量保證，是你理想選擇!

在線谘詢

產品詳情

可曲撓橡膠彎頭，簡稱橡膠彎頭，是由織物增強的橡膠件與平形活接頭、鬆套金屬法蘭或螺紋管法蘭組成，用於管道隔振降噪、補償位移的彎頭。 WTX型可曲撓橡膠彎頭是由內膠層、增強層、外膠層模壓硫化成型的橡膠彎球頭和鬆套金屬法蘭組成。它耐壓高、彈性好，位移補償量大、吸振降噪效果明顯，安裝維修方便，便利金屬管路的轉向施工，便於目前廣泛應用的各種金屬彎頭、新穎的管路柔性連接器材。可廣泛用於建築給水排水、暖通空調、冶金、化工、造紙、衛生、船舶、消防、製藥等行業的各種管道係統的柔性連接。WTX型可曲撓橡膠彎頭該產品安裝方便、性能優越，價格優惠，質量保證，是你理想選擇!

技術參數：

序號	部位	材料
1	主體	特種橡膠
2	增強層	聚酯簾布
3	法蘭	硬鋼絲繩
4	骨架	Q235

技術參數：

項目	型號	WTX-1	WTX-2	WTX-3
工作壓力MPa		1.0	1.6	2.5
爆破壓力MPa		2	3～32	4.5
真空度KPa （mmHg）		53.3(400)	86.7(650)	100(150)
適用溫度℃		-15～+115(特殊可達-30～+250）
適用介質		空氣、壓縮空氣、水、海水、熱水、油、酸、堿等化學物質

公稱通徑，長度，位移值與法藍數據表（異徑）

公稱通徑DN		長度L mm	法蘭厚度b mm	螺絲數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑mm	各項允許位移
mm	英寸	長度L mm	法蘭厚度b mm	螺絲數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑mm	X	X'	Y	Y'	Z	Z'
50	2	140	18	4	18	125	20	16	20	16	16	16
65	1.5	140	20	4	18	145	20	16	20	16	16	16
80	3	150	20	8	18	160	20	16	20	16	16	16
100	4	160	22	8	18	180	20	16	20	16	16	16
125	5	180	24	8	18	210	20	16	20	16	16	16
150	6	200	24	8	22	240	20	16	20	16	16	16
200	8	230	24	8	22	295	20	16	20	16	16	16
250	10	280	26	12	22	350	20	16	20	16	16	16
300	12	305	28	12	22	400	20	16	20	16	16	16
注：其他標準或非標準法蘭需另訂協議，指明標準或提供圖紙及有關數據，本廠可訂製生產。
